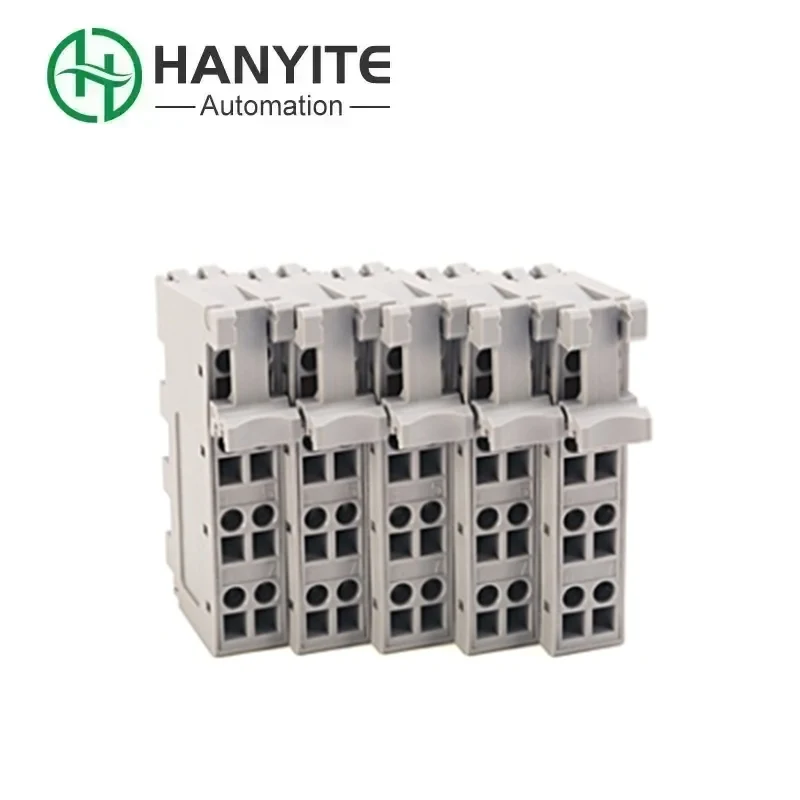

Hannit が推奨する Allen Bradley 1734-RTBS は、Rockwell Automation の 1734 シリーズ PLC モジュールのベースです。主に PLC モジュールの固定と接続に使用され、産業用制御シナリオでの信号伝送をサポートします。このベースはデジタル I/O モジュールと互換性があり、24 入力 /16 出力を提供します。動作温度範囲は-10℃～+70℃（広温度版：-40℃～+85℃）、外形寸法は132mm×105mm×52mmです。この製品は、産業オートメーション PLC システムの統合用に特別に設計されており、同じシリーズのモジュール (1734 MB ベースなど) と組み合わせて使用する必要があります。
| 互換性タイプ | 特定の要件 | モジュール/プロトコルの例 |
|---|---|---|
| システムプラットフォーム | ControlLogixシリーズのPLC本体である必要があります。 | 1756シリーズコントローラ |
| 通信プロトコル | 対応する通信モジュールが必要です。 | ControlNet、DeviceNet、EtherNet/IP |
| 電源 | DC 5V デジタル電源は PLC ホストから供給されます。 | ControlLogix電源規格に準拠 |
| 拡張アクセサリ | 基本モジュールをサポートすることで、マルチモジュールのスタッキングをサポートします。 | 1734-MB18 (基本バージョン) |
技術者はまず、Allen Bradley 1734-RTBS の異常現象 (異音、インジケーター ライトの状態など) を検査し、電源と接続を確認し、物理的な損傷がないか確認します。ソフトウェア制御のデバイスの場合は、診断ツールを使用してプログラムのステータスとエラー ログを監視します。電気機器の場合は、マルチメーターを使用して回路の接続をテストします。故障が疑われるコンポーネントを正常に機能するコンポーネントと交換します。モジュールを徐々に取り外して問題を特定し、障害のあるコンポーネントを修理または交換します。操作前に必ずデータのバックアップを行ってください。修復後は、データの損失を防ぐために、機能が正常であるかどうかを確認してください。
| 故障の種類 | よくある症状 | ツール/方法 | 予防措置 |
|---|---|---|---|
| 機械的故障 | 遅れ、異音、異振動 | 観察（見た目・音）、触覚（温度・振動） | ベアリング、シール、その他の摩耗しやすい部品を優先的に検査します。 |
| 電気的故障 | 始動できない、インジケーターライトが点灯しない | 電源とコンポーネントの接続をチェックするためのマルチメーター | 短絡を避けるため、操作前に電源を切ってください。 |
| ソフトウェアの不具合 | プログラムがクラッシュし、データエラーが発生しました | ログ分析、システムアップデート/修復 | 損失を防ぐために、事前にデータをバックアップしてください。 |
Allen Bradley 1734-RTBS を当社からご購入いただくと、当社の営業スタッフまたは技術スタッフがお客様の請求書を積極的に確認します。端末ベースを注文していないことが判明した場合は、速やかに通知させていただきます。このサービスは、小さなコンポーネントの欠如によって引き起こされる、プロジェクト全体の停止につながる可能性のある多大な損失を回避するのに役立ちます。
|
モデル番号 |
アレン・ブラッドリー 1734-RTBS |
|
製品シリーズ |
ポイントI/O |
|
製品タイプ |
リムーバブルターミナルベース（RTB） |
|
ポジション数 |
8 |
|
端子の種類 |
スプリングクランプ（押し込み式） |
|
ワイヤーサイズ |
0.25 ～ 2.5 mm² (23 ～ 13 AWG)、単線または撚り線 |
|
ワイヤー絶縁最大厚さ |
1.2 mm (3/64 インチ) |
|
ワイヤ温度定格 |
最低 75°C (167°F) |
|
取り付け |
DINレール |
|
寸法 (高さ x 幅 x 奥行き) |
約56.0 x 12.0 x 75.5 mm (2.21 x 0.47 x 2.97 インチ) |
|
重さ |
約36.9 g (1.3 オンス) |
|
配線カテゴリー |
2 (信号)、1 (電源) |
|
認証 |
UL 認定済み (販売代理店リストによる) |
