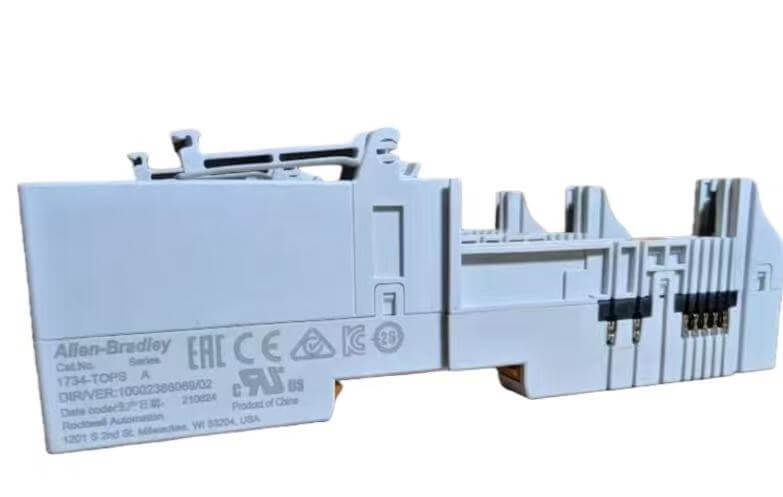

従来のネジ端子モジュールは、高密度にI/Oを分散配置すると振動により緩みやすく、配線作業に時間がかかります。 Allen Bradley 1734-TOPS は、スプリング圧縮技術を採用し、14AWG ワイヤの直接挿入をサポートし、24V DC オンサイト電源と互換性があり、バック パネルの 1734-AENT アダプタとシームレスに接続し、配線や誤接続のリスクを完全に回避します。
Hanyite Automation Technology がサプライヤーと一括調達の調整を行った結果、これらの端末はすべて新品で在庫があり、生産ラインの電気制御キャビネットの迅速な組み立てとスペアパーツのタイムリーな配送が効果的に保証されます。
現場配線は従来のネジ固定ではなくバネ圧縮技術を採用することで、制御盤の配線時間を大幅に短縮し、振動による端子の緩みなどの潜在的な問題を解消しました。
モジュールベースは、電源投入時のホットスワップ可能な動作をサポートします。端末部品の交換時にシステムの主電源を遮断する必要がなく、生産ラインのメンテナンスコストを大幅に削減します。
トラック全体の占有面積が非常に小さいため、スペースに制約のあるモーター制御センター内での高密度配置が可能になり、電気キャビネットのスペースの利用率が向上します。
配線ベースと電子モジュールは別個のアーキテクチャを持っています。損傷した場合は、コアコンポーネントを保持したまま、端子部分のみを交換する必要があるため、スペアパーツの在庫とメンテナンスコストを効果的に管理できます。
この端末モジュールは、PointBus 拡張アーキテクチャ用に特別に設計されています。ハードウェアの物理インターフェイスに関しては、1734-AENT アダプタとシームレスに統合されているため、追加の通信ゲートウェイは必要なく、イーサネット制御ネットワークに直接取り付けることができます。システム統合レベルでは、Allen Bradley 1734-TOPS はオンサイト I/O ターミナル コネクタとして機能し、配線された信号を減衰することなくバックプレーン バスを介してシステム モジュールに送信します。 CompactLogix および ControlLogix コントローラ システムに完全に適合します。
エンジニアは、Studio 5000 ソフトウェアのツリー状ディレクトリに対応する I/O モジュールを設定するだけで、システムがこのベースの配線チャネル アドレスを自動的にマッピングし、サードパーティのセンサーやアクチュエータとのプラグ アンド プレイ データ通信が可能になります。
Allen Bradley 1734-TOPS の前面には、目立つチャンネル レベルの LED ステータス インジケータ ライトが装備されています。保守員は制御盤内の限られたスペース内で、各信号の接続状況や現場配線の異常の有無を直感的に判断できます。デバッグまたはトラブルシューティング中に、オペレータはモジュール上部の RS-232 シリアル インターフェイスを介してメンテナンス コンピュータに接続し、基礎となるバスの診断情報を直接読み取ることができます。配線端子を取り外したり、電源をオフにしてモジュールを分解したりする必要はありません。
端子挿抜機構には、誤挿入防止金具と明確な線番マーキングを装備しており、通電中のベース交換時に誤挿入や位置ずれがなく、現場での修理や回路校正作業の精度が大幅に向上します。
| 端子ベース: | プラグインタイプのスプリング端子設計を採用し、最大14AWGの電線に対応します。下部スロットを介して 1734 DIN レール取り付けベースに直接ロックされているため、素早い挿入と直接配線による電気接続が可能です。 |
| 断熱シェル: | 工業グレードの難燃性ポリマー素材で作られており、表面は耐薬品性の層でコーティングされています。幅わずか15mmのコンパクトで狭い設計により、制御盤内のトラック配置スペースを有効に節約できます。 |
| ステータスウィンドウ: | 透明な表示領域がモジュールの前面上に埋め込まれています。内部の LED ライトチューブはパネルのライトホールを通過し、動作状態とチャンネル接続状態を直接反映するため、キャビネット内の垂直方向の観察が容易になります。 |
| 取り付けロック機構: | セルフロック スナップイン機構が底部に装備されており、ネジで固定することなく、Allen Bradley 1734-TOPS を標準 35 mm DIN トラックにしっかりとスナップインできます。強い地震条件下でも緩みません。 |
