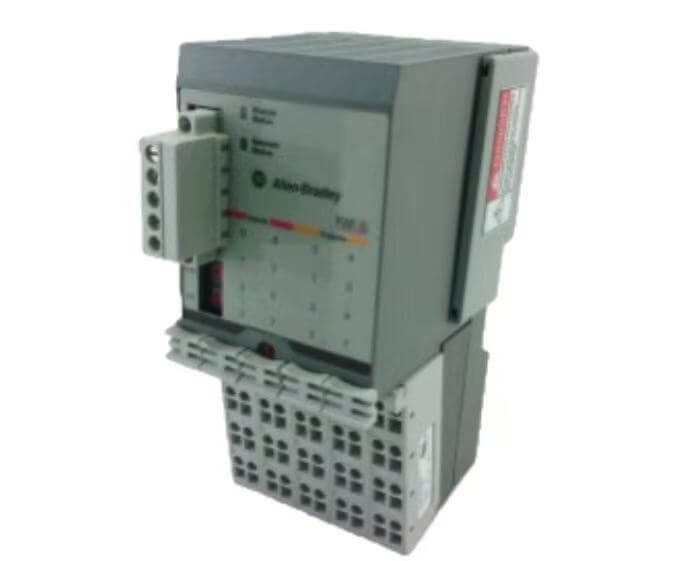

アレン・ブラッドリー 1734D-IA8XOW8

このデジタル I/O モジュールは DC24V で動作し、複数電圧絶縁およびリレー制御タスク専用に構築されています。コンパクトな 8 入力/8 出力ドライ接点設計を特徴としており、信頼性を維持しながらスペースを節約し、従来の個別セットアップと比較して設置とメンテナンスの両方を合理化します。 Hanyite Automation Technology によって検証された Allen Bradley 1734D-IA8XOW8 は認定サプライヤーに在庫されており、自動化ラインの信頼性の高い信号伝送をサポートします。

モジュールの操作

フロントパネルには各入力チャンネルに LED が付いているので、オンかオフかをすぐに確認できます。リレー接点が閉じると、出力 LED もリアルタイムで点灯します。

スプリングクランプ式の取り外し可能な端子により、現場での配線が非常に簡単になり、ライン番号が明確にマークされているため、間違いを防ぐことができます。

モジュールは機械的なラッチでベースに素早く取り付けられ、側面に統合されたジャンパーを使用してハードウェア設定を自分で調整できます。

モジュールのコア機能

このモジュールには、8 つの絶縁デジタル入力と 8 つのリレー出力が統合されています。入力側は広範囲のAC/DC信号取得をサポートします。出力側は独立常開ドライ接点設計を採用しています。 Allen Bradley 1734D-IA8XOW8 を使用すると、さまざまな電圧レベルの負荷回路を直接切り替えることができます。入力チャンネルと出力チャンネルの間は電気的に絶縁されています。柔軟なロジック制御と信号レベル変換機能を備えています。現場での複雑なドライブおよび信号集約要件を満たします。

操作とステータスのフィードバック

モジュールの前面にはチャンネルごとに独立したステータスインジケータライトが装備されており、入力信号のオン/オフ状態に関する直感的なフィードバックを提供します。

出力チャンネルには、リレー接点の閉状態を示す動作表示灯が装備されています。

端子台は着脱可能なバネ圧縮方式を採用しており、現場での配線作業が容易です。

端子台の表面には、配線ミスを軽減する明確な線番号が印刷されています。

モジュールの底部には機械的なラッチがあり、ベースとの迅速かつ安定した接続を実現します。

本体の側面に統合されたジャンパーにより、ハードウェア パラメーターの独立した構成が容易になります。

一般的な使用例

プロセス制御システムにおけるバルブインターロックドライブ。オンサイトセンサーが圧力または液面の超過信号を捕捉すると、それらはモジュールに入力されます。出力側リレーが直接動作してアクチュエータの電源を遮断し、安全ロックを完了します。強力な電源遮断が必要な非常停止回路に適しています。

複数の電圧レベルの機器を集中監視します。さまざまな電圧レベルの動作ステータス信号が入力チャンネルに均一に入力され、収集されます。リレー出力接点は、AC コンタクタと DC ソレノイド バルブを個別に駆動できます。配電盤内の信号混合と複数電源分離の問題を解決します。

別個の機器の信号転送と増幅。 PLCの弱い論理レベルをドライ接点出力に変換します。接点信号は遠隔周波数変換器端子に伝達され、遠隔調停制御を実現します。 Allen Bradley 1734D-IA8XOW8 は、コントローラと強力な電力負荷の間の電気的干渉を効果的に分離します。
