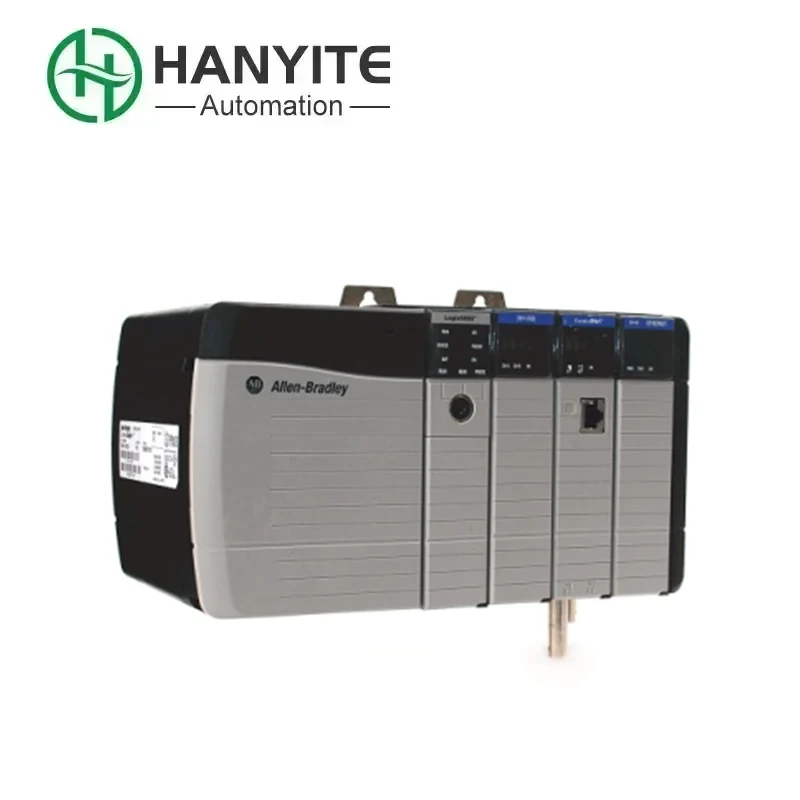

アレン・ブラッドリー 1756-A4

制御ポイントが少なくても高性能な中型または小型のデバイスが必要な場合は、Hanyite が提供する Allen Bradley 1756-A4 を選択するのが正しい選択です。これは、CPU、電源、I/O モジュールなどのさまざまな ControlLogix モジュールの物理的な設置場所を提供し、内部バックプレーンを介してモジュール間の高速通信チャネルを確立する 4 スロットラックです。

お問い合わせを送信

製品説明

Hanyite Company が推奨する Allen Bradley 1756-A4 は、Rockwell Automation が製造する Allen-Bradley ControlLogix シリーズに属します。産業用電気機器のラックモジュールとして、PLCモジュールの設置や接続に使用され、基本的な枠組みとなります。エンタープライズ制作の優れたアシスタントとして、幅広いユーザーから高い評価を得ています。

主要パラメータの概要

Allen Bradley 1756-A4 のパフォーマンスパラメータは、4 スロットラックによって特徴付けられます。 4 つのスロットにより、拡張可能なモジュールの最大数が決まります。水平設置および対流冷却方式は、比較的限られたスペースと平均的な放熱条件を伴う小規模な制御システムのシナリオに適しています。安定した性能と快適な操作性により、さまざまな大型機械の生産および運転に広く使用されています。企業の生産のための信頼できるアシスタントです。

コア技術パラメータ

アイテム	仕様
モデル	アレン・ブラッドリー 1756-A4
スロット数	4
消費電力 (最大)	4ワット
設置方法	水平設置
外形寸法	20×20×8インチ
重さ	1.7ポンド（約0.75キログラム）
バックプレーン電流 (5V DC)	10アンペア
バックプレーン電流 (24V DC)	2.8アンペア
利用可能なシリーズ	シリーズA、B、C
設定ソフトウェア	RSLogix5000; Studio 5000 ロジックデザイナー

コアパフォーマンスパラメータ

パラメータのカテゴリ	パフォーマンスパラメータ
スロット数	合計 4 つ、コントローラー、I/O モジュール、その他のコンポーネントの取り付けに使用されます。
設置方法	水平設置のみをサポートします。技術者は特別な注意を払う必要があります。
冷却方法	対流冷却を採用し、自然な空気の流れによってモジュールの熱を放散します。
対応コントローラー例	1756-L61 や 1756-L64 などの ControlLogix シリーズコントローラと組み合わせることができます。

一般的なトラブルシューティングの手順

Allen Bradley 1756-A4 のパフォーマンスパラメータは、4 スロットラックによって特徴付けられます。 4 つのスロットにより、拡張可能なモジュールの最大数が決まります。水平設置および対流冷却方式は、比較的限られたスペースと平均的な放熱条件を備えた小規模な制御システムのシナリオに適しています。安定した性能と便利な操作により、さまざまな大型機械の生産および運用に適用されます。

一般的な障害とトラブルシューティングの提案

故障現象	考えられる原因	トラブルシューティングの対策
モジュールが応答しない	停電、通信中断	電源電圧を確認し、モジュールを再挿入し、通信ケーブルを検査してください。
インジケーターランプの異常点滅	内部ロジックエラー、過熱	コントローラーを再起動し、モジュール温度を確認し、ファームウェアを更新します。
スロット認識の失敗	バックプレーンの接触不良、モジュールの損傷	コネクタをクリーニングし、交換用スロットでテストし、モジュールのハードウェアを検査してみてください。
