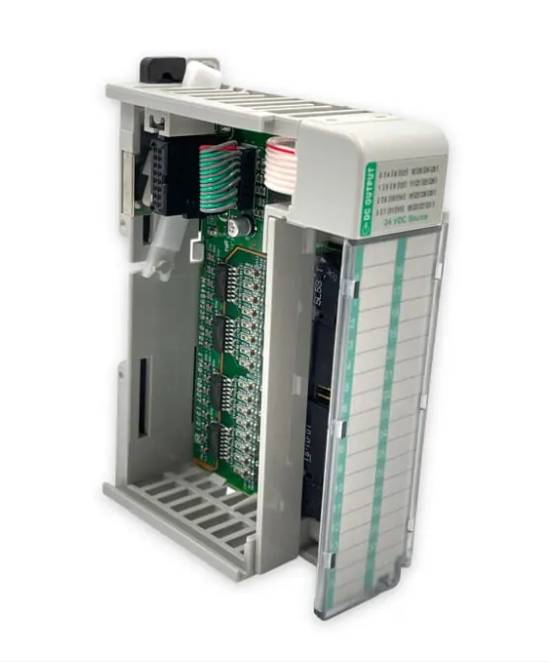

Allen Bradley 1769-OB32T は、基本的に 32 点の高密度 DC 出力モジュールです。これは、Rockwell Automation の CompactLogix シリーズ製品に属します。主な機能は、PLCからの指令を受けて現場のアクチュエータを制御することです。 32 個の出力ポイントがあるため、出力ポイントは多数あるが制御キャビネットのスペースが限られているシナリオに特に適しています。最も重要な点は、電子ヒューズ保護装置が装備されていることです。これは産業環境で非常に実用的で、多くのトラブルを回避できます。サプライヤーとして、Hanyite Automation Technology が現在お客様に提供しているすべての製品はオリジナルであり、新品であり、十分な在庫があります。ご購入に関するご要望がございましたら、いつでもお気軽にお問い合わせください。
Allen Bradley 1769-OB32T の最大の利点は、ポイントが多く、堅牢であることです。 1 枚の基板上に 32 個のポイントがあるため、制御盤内の貴重なスペースを大幅に節約できます。より多くのポイントを収容するためだけにキャビネットを追加のポイントで埋める必要はありません。最大の特徴は「電子保険」機能が付いていること。オンサイト機器がショートしたり過負荷になった場合、自動的に保護を遮断することができます。従来のモジュールとは異なり、トラブルシューティング後に手動でヒューズを交換したりリセットしたりする必要はありません。リセットボタンを押すだけで使い続けることができます。これにより、スペアパーツのコストが節約され、メンテナンスが特に簡単になります。
32点を2グループに分けて管理する24V DC出力モジュールです。各グループには独自の共通端子があります。各ポイントは 0.5 アンペアの電流を出力できますが、これは一般的なソレノイドやリレーには十分以上です。これは CompactLogix ファミリに属しており、1769 ラックに接続する必要があります。配線は専用端子台に従って行ってください。また、保護機能を内蔵しているため、通常のモジュールに比べてより安心してお使いいただけます。誤操作による誤ってモジュールを焼損する心配はありません。
Allen Bradley 1769-OB32T は、作業場での過酷な環境向けに特別に設計されており、非常に耐久性があります。暑い夏でも寒い冬でも、湿気やほこりの多い環境でも正常に動作します。振動や干渉に対する耐性も工業規格を満たしています。一般的な0～60度の温度範囲内であれば、振動機械に設置しても問題なく安定して動作します。
Q1.出力点がショートした場合、光の色は何色になりますか?
A: 短絡または過負荷が発生した場合、モジュールはその時点で出力を自動的に遮断します。このとき、対応する LED インジケータ ライトが消灯します (ファームウェアのバージョンによっては点滅します。通常、消灯は保護状態を示します)。短絡障害が解消された後、出力チャネルを再度有効にし、ライトが点灯した場合は、正常に戻ったことを意味します。
Q2.このモジュールは 110V または 220V コンタクタを直接駆動できますか?
A: 絶対に違います！ DC24V出力モジュールです。 220V AC 電源を接続すると、コンタクタが動かなくなるだけでなく、モジュールが瞬時に焼損します。 220V 機器を駆動するには、リレーまたは AC 出力モジュールを使用してください。
Q3.このモジュールには別の外部電源が必要ですか?
A: Allen Bradley 1769-OB32T には、別個の外部電源は必要ありません。ただし、バックプレーンで 5V の電流 (約 290mA) を消費します。したがって、1769 電源モジュールが非常に多くのモジュールを処理できるかどうかを計算する必要があります。バス電源に過負荷をかけないでください。
