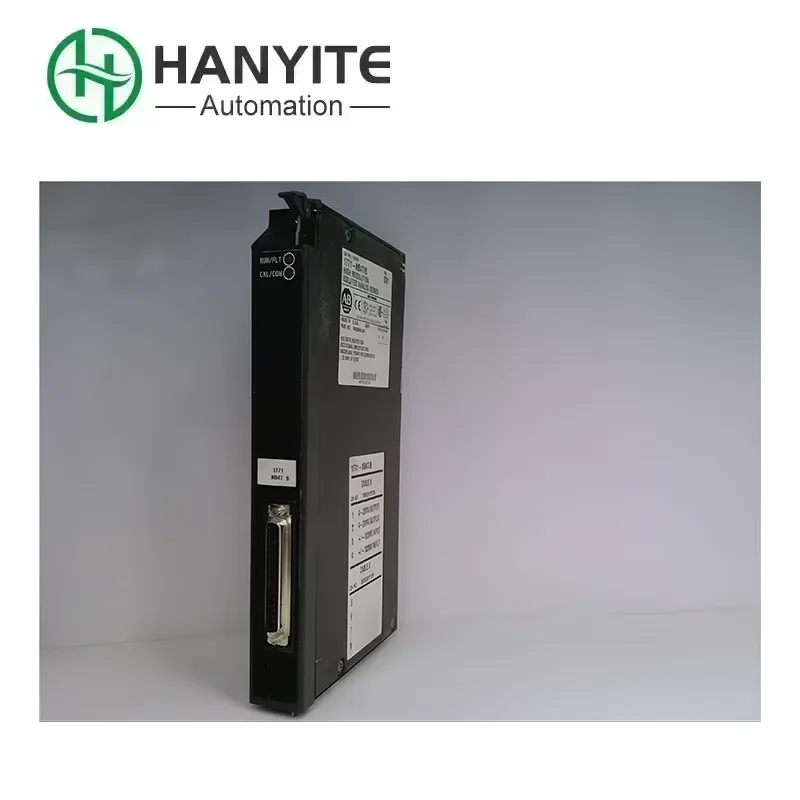

アレン・ブラッドリー 1771-NB4T

Allen Bradley 1771-NB4T は、Rockwell 1771 シリーズの PROFIBUS-DP 通信モジュールです。 「翻訳者」または「橋渡し者」と考えることができます。多くの工場では、PLC は Rockwell (「英語」を話す) 製ですが、周波数変換器、センサー、機器は Siemens または他のヨーロッパのブランド (「ドイツ語」を話す) 製であるなど、機器はさまざまな「国」 (ブランド) から供給されることがあります。彼らはお互いの言語を理解しておらず、直接コミュニケーションをとることができません。その役割は、Rockwell の PLC-5 または SLC 5/03 以降のシリーズ PLC が PROFIBUS「ドイツ語」を話すデバイスを理解し、命令できるようにすることで、オートメーション システム全体がスムーズかつ協調的に動作できるようにすることです。したがって、工場がこの重要な「トランスレーター」を購入する必要がある場合、信頼できるサプライヤーを選択することが最も重要です。古いシステムを長期間安定して稼働させるために、当社はオリジナルの新しいモジュールを提供することをお約束します。

効率向上

1. 以前は、デバイスを接続するには 12 本以上のワイヤーを引く必要がある場合がありました。必要となるのは 1 本のバス ケーブルといくつかのコネクタだけであり、設置時間が大幅に短縮されます。

2. エンジニアは、構成ソフトウェアを通じて、以前のようにマルチメータを使用して一度に 1 本のワイヤをチェックする代わりに、コンピュータ上でネットワーク全体のステータスを表示し、通信の問題を迅速に特定できます。

3. デバイスが故障した場合、モジュールの診断情報によりどのスレーブ ステーションが切断されたのかがすぐにわかり、保守担当者は問題をあちこち探し回るのではなく、直接そのデバイスを確認しに行くことができるため、ダウンタイムが大幅に短縮されます。

4. 以前のように単純な信号のみを読み取ることができるのではなく、大量のデータ (動作電流、周波数、周波数変換器の障害コードなど) をデバイスから一度に読み取ることができます。情報はより包括的になり、制御はより正確になります。

中心的な関心点

1. 最大の利点は、異なるブランドのデバイスが 1 つのシステム内で調和して共存できることです。 Rockwell の PLC を使用するためだけにすべての Siemens 周波数コンバータを交換する必要はなく、大幅なコストを節約できます。

2. 従来のポイントツーポイントのハード配線と比較して、PROFIBUS では多くのデバイスを 1 本のバス ケーブルで接続できます。デバイスの数が増えるほど、ケーブル、ラック、構造に関するコストの削減が顕著になり、キャビネットがよりきれいになります。

3. デジタル通信はより正確で、より強力な抗干渉機能を持ち、データ伝送が高速であるため、制御システム全体がより高いレベルの応答速度と安定性を実現できます。

4. まだ安定して動作している PLC-5 システムの場合、新しい PROFIBUS デバイスを追加する必要がある場合、このモジュールが最良の選択であり、システム全体をアップグレードするための巨額の投資を回避できます。

互換性と統合

1.Allen Bradley 1771-NB4T は、主に PLC-5 および SLC 5/03 以降のシリーズ プロセッサと組み合わせて使用​​するように設計されています。対応する 1756 または 1769 シリーズ モジュールを備えた、より新しい ControlLogix または CompactLogix プラットフォームでは使用できないことに注意してください。

2. 1771-A1B、1771-A2B、1771-A3B などの 1771 シリーズ I/O ラックに取り付ける必要があります。

3. マスターステーションとして、Siemens、SEW、Danfoss などのブランドの周波数コンバータ、スターター、計測器、I/O モジュールなど、PROFIBUS-DP スレーブプロトコルをサポートするほとんどのサードパーティデバイスを統合できます。互換性も非常に幅広く、まさに「何でも屋」です。

4. PLC プログラムの作成には RSLogix 5 または RSLogix 500 を使用する必要があり、データはブロック転送命令 (BTR/BTW) を通じて 1771-NB4T と交換できます。同時に、RSNetWorx for PROFIBUS ソフトウェアを使用して PROFIBUS ネットワーク全体を構成する必要があります。

よくある質問

Q1: このモジュールは ControlLogix ラックで使用できますか?

A: Allen Bradley 1771-NB4T は 1771 アーキテクチャのモジュールであり、PLC-5 および SLC 500 システムでのみ使用できます。 ControlLogix システムでは、1756-DNB または 1756-DNBH モジュールを使用する必要があります。

Q2: PLC プログラムがデータを正しく読み書きしているかどうかを確認するにはどうすればよいですか?

A: PLC プログラムでは、モジュールと通信するためにブロック転送読み取り (BTR) およびブロック転送書き込み (BTW) 命令を使用する必要があります。これらの命令の「完了ビット」(DN) と「エラービット」(ER)、およびデータテーブルのデータを監視して、通信が正常かどうかを判断できます。

Q3：手持ちの機器PROFIBUS-PAを直接接続できますか？

A: いいえ、できません。 PROFIBUS-PA は、プロセス自動化に使用される安全なバスです。 PA セグメントを DP ネットワークに接続するには DP/PA カプラーまたはリンクが必要です。そうすれば、Allen Bradley 1771-NB4T が PA デバイスと通信できるようになります。
