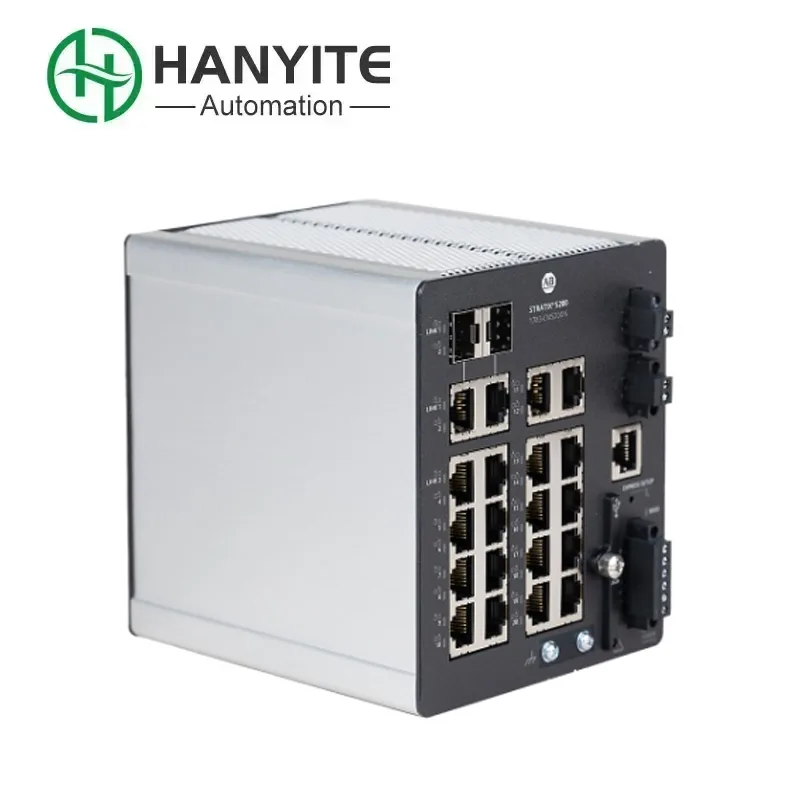

アレン・ブラッドリー 1783-CMS20DP

ハネットオートメーションは、信頼性の高いネットワーク接続を提供する、堅牢で管理された産業用イーサネットスイッチである Allen Bradley 1783-CMS20DP を発表しました。その高度な設計によりシームレスなデータ転送が保証され、オートメーションシステムエンジニアに最適です。ローカルオートメーションユニット内で、PLC、HMI、サーボドライブ、ロボット、その他のデバイスを接続して、安定した制御可能なローカルエリアネットワークを形成します。データを転送するだけでなく、ネットワークの監視と管理も行います。

お問い合わせを送信

製品説明

Hannit は、中国でお客様に最速かつ最高品質のサービスを提供することに尽力しています。 Stratix シリーズのイーサネット I/P マネージドスイッチとして、Allen Bradley 1783-CMS20DP は、安全性と復元力の高い産業用ネットワークアーキテクチャを構築するために特別に設計されています。このスイッチには、2 つのギガビットイーサネット (GE) 組み合わせポートと 8 つのファストイーサネット (FE) 銅線ケーブルポートを含む、10 個のイーサネットポートがあります。 Hannit は、ヨーロッパとアメリカの市場の両方で優れた販売実績と顧客からの好評を獲得しています。

主要な技術パラメータと仕様

モデル番号	アレン・ブラッドリー 1783-CMS20DP
製品シリーズ	Stratix 5200
製品タイプ	マネージドイーサネットスイッチ
合計ポート数	20
ポート構成	18 x 10/100 Mbps ファストイーサネット (RJ-45) 2 x ギガビットコンボポート (RJ-45/SFP スロット)
ネットワークプロトコル	EtherNet/IP、Modbus TCP/IP
ネットワークトポロジのサポート	デバイスレベルリング (DLR)、スター、リニア
電源	24V DC (冗長性のためのデュアル電源入力)
消費電力	~15W (標準)
警報リレー	はい、1 x フォーム C (切り替え) リレー
管理インターフェース	Webサーバー、SNMP、CLI
診断機能	ポートレベルの診断、FactoryTalk View フェイスプレート、Logix タグの統合
動作温度	-40 ～ +60°C (-40 ～ +140°F)
取り付け	DINレール取付

キャビネットおよび設置仕様

Allen Bradley 1783-CMS20DP は、IEC 60603-7 規格に準拠した RJ45 コネクタ、および TIA 568-B.1 規格に準拠したカテゴリ 5e 以上のケーブル (2 ペアまたは 4 ペアのツイストペア) の使用を推奨します。信号線の仕様は 0.5 ～ 0.8 mm² (20 ～ 18 AWG) である必要があります。絶縁クラス ≥75°C の UL/CSA 認定の AWM 1007 または 1569 ツイストペアケーブルを使用することをお勧めします。構成ファイルは 1784-SD1 メモリカード経由で保存できるため、デバイスを交換したときに設定をすばやく復元できます。

このモジュールは、UL、CSA、CCC を含む複数の業界規格に準拠しており、北米および中国の産業環境に適しています。 Hannit は高品質の製品と一流のサービスを提供します。アプリケーションシナリオと利点: 弾力性の高いトポロジ構造 (リングネットワークの冗長性など) をサポートし、生産ラインネットワークの耐障害性を強化します。 SFP モジュールを介した光ファイバー伝送をサポートし、長距離および耐干渉の産業用通信の要件を満たします。 SD カード構成のバックアップをサポートし、機器のメンテナンスのダウンタイムを削減し、大規模な導入に適しています。 NASストレージデバイス

メンテナンス方法

Allen Bradley 1783-CMS20DP の保守、主に監視と検査。ステータスライトを定期的にチェックし、インジケータライトを通じてポートとネットワークの健全性ステータスを迅速に判断します。すべての構成が完了したら、デバイスに障害が発生した場合に迅速に回復できるように、必ず構成ファイルをコンピュータにダウンロードしてバックアップしてください。定期的にスイッチにログインしてシステムログを確認し、ポートの頻繁な接続や切断、ネットワークのストームなどの異常な状況が発生していないか確認してください。放熱を良好にするため、スイッチの筐体や放熱穴のホコリを定期的に掃除してください。
