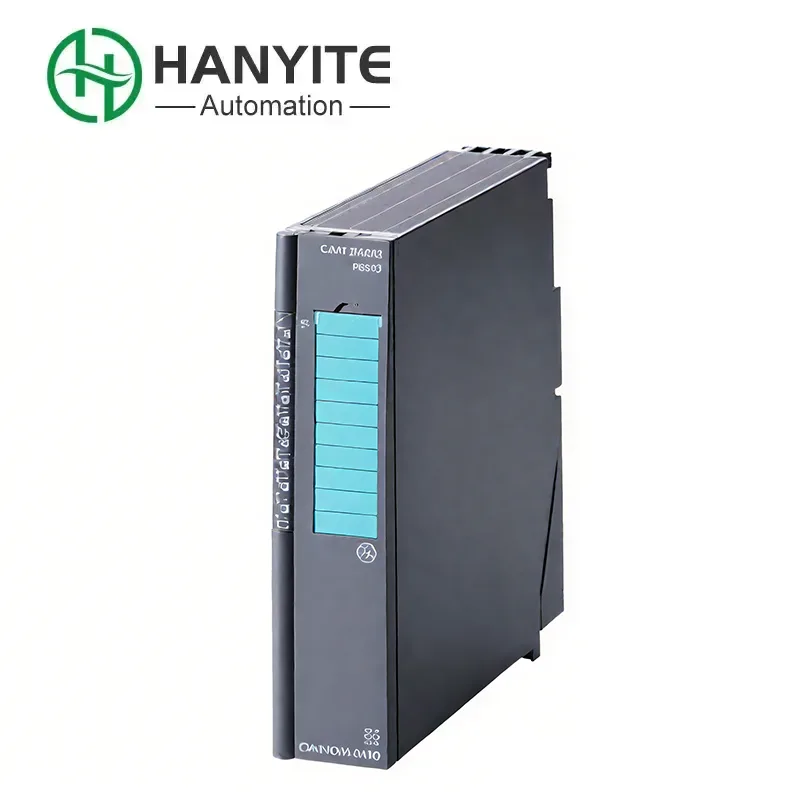

Siemens 6ES7134-7TD00-0AB0 は、4 チャンネルの熱抵抗 (RTD) アナログ入力モジュールです。その主な機能は、現場の温度センサー (Pt100 など) から弱い抵抗信号を受信し、温度を表すこの抵抗値を PLC が処理できるデジタル量に正確に変換することです。このモジュールは危険環境認証 (Ex ib[ia Ga]IIC T4 Gb、Ex ib[ia IIIC Da]IIC T4 Gb) に合格しています。プロセスオートメーションの分野、特に化学工学、石油・ガス、製薬などの業界で広く応用されています。
Siemens 6ES7134-7TD00-0AB0 は、HART プロトコルをサポートするトランスミッターと通信できるため、アナログ信号とデジタル診断データの同期送信を実現できます。ゾーン 1 およびゾーン 2 の危険区域 (ATEX/IECEx) での使用が認定されています。このモジュールは 16 ビットの分解能を備えており、アナログ信号を正確に測定できます。リアルタイムプロセス制御アプリケーション向けに最適化できます。
| モデル番号 | シーメンス 6ES7134-7TD00-0AB0 |
| 製品シリーズ | ET200SP |
| 製品タイプ | アナログ入力 (AI) モジュール |
| 入力チャンネル | 4 チャンネル (電気的に絶縁) |
| 入力タイプ | 測温抵抗体 (RTD) |
| サポートされている RTD タイプ | Pt100、Pt200、Pt500、Pt1000、 Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, Cu10、LG（線形抵抗）など |
| 接続方法 | 2線式、3線式、4線式接続 |
| 測定範囲 | センサーのタイプに応じて異なります (例: Pt 100: -200 ～ +850 °C) |
| 解決 | 15ビット+符号 |
| 積分時間 / 変換時間 | 50ms（チャンネルごと、全チャンネル） |
| 消費電力 | 1.7 W (バックプレーンバスから) |
| 消費電流(L+) | 40mA(DC24V時) |
| 配線接続 | フロントコネクタ(40ピン) |
| 寸法 (幅×高さ×奥行き) | 15mm×117mm×73mm |
| 重さ | 約55g |
| 互換性 | SIMATIC S7-1500、S7-1200、ET 200MP コントローラー |
Siemens 6ES7134-7TD00-0AB0 は、SCADA や PLC などのプロセス オートメーション システムに適用して、圧力、温度、流量センサーを監視できます。 HART デバイスの統合により、フィールド機器のリモート診断とパラメータ調整がサポートされます。石油精製所や化学工場などの爆発性環境にも適用可能です。
